产品中心
防火电缆

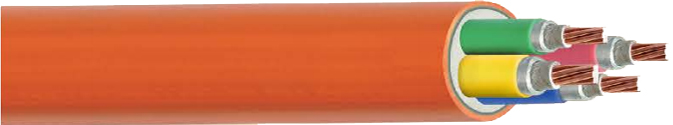

隔离型(柔性)矿物绝缘耐火电缆


1、名称及适用电压

额定电压1kV(um=1.2kV)隔离型(柔性)矿物绝缘耐火电缆

2、型号、规格范围

型号规格芯数额定电压
GN-AL(BTLY)

NG-A(BTLY)

WDZAN-BTLY

NG-A

BTLY

1.5-6 mm²

3-61芯0.6/1kV

10-95 mm²

1-5芯

95- 400 mm²

1芯
备注: 95mm2及以上导体规格建议选用单芯电缆,以方便敷设。

产品代号

隔————G

矿物系列————B

耐火————N

铜导体————T

铝套————L

950-1000℃————A

产品表示示例

例如:

隔离型矿物绝缘电缆、额定电压0.6/1kV, 4芯,标称截面95mm2,表示为: GN-AL(BTLY)0.6/1kV, 4X95

隔离型矿物绝缘电缆、额定电压0.6/1kV, 1芯,标称截面240mm2,表示为: GN-A 0.6/1kV, 1X240


3、适用标准

本产品适用本公司企业标准Q/INGB 01-2014《隔离型柔性矿物绝缘电缆》,企业标准中的规范性引用文件包括: GB/T12706.1 《额定电压1kV (Um=1.2kV)到35kV (Um=40.5kV)挤包绝缘电力电缆及附件第1部分:额定电压1kV(Um=1.2kV)到3kV(Um=3.6kV)电缆》、GB/T13033 《额定电压750V及以下矿物绝缘电缆及终端》以及BS6387《在火焰条件下保持电缆电路完整性的性能要求》。


4、敷设条件及适用场合

本产品可以在隧道、电缆沟、桥架、槽盒、竖井中敷设,敷设温度不低于0°C,单芯弯曲半径为15D,多芯电缆为12D (D为电缆外径)。

本产品适用于轨道交通、医院、学校、商场、展馆、车库、娱乐场所、数据中心等重要场所输配电线路中。
